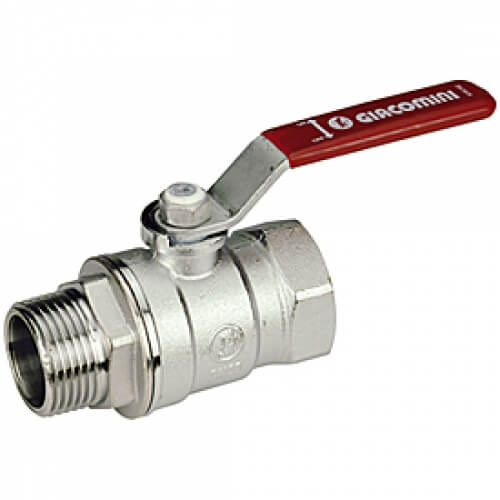

Giacomini 2 ВН шаровый кран (серия R250)

Особого внимания заслуживает запатентованная Giacomini конструкция DADO©, включающая в себя запорный шар кубической формы и опорную поверхность пониженного трения. Разработка DADO© направлена на то, чтобы свести к минимуму воздействие отложений, со временем возникающих на элементах крана и затрудняющих его открывание, и повреждающих при этом уплотнительные прокладки. В кранах Giacomini отложения остаются на усеченных частях запорного элемента, оставляя рабочие поверхности всегда чистыми. Ресурс кранов при этом увеличивается в несколько раз.

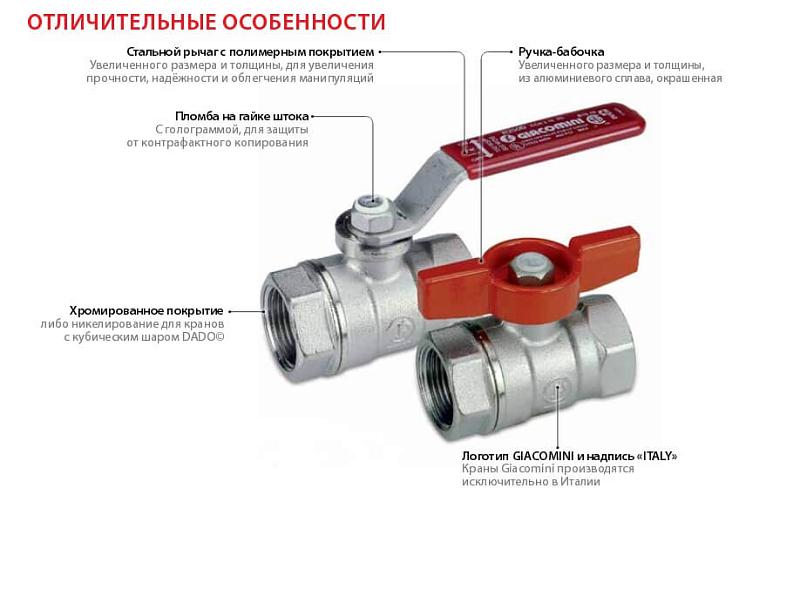

Отличия шаровых кранов Giacomini от кранов других производителей – применение в уплотнении штока четырех прокладок: двух уплотнительных колец из фторкаучука, и двух тефлоновых прокладок для снижения трения узла. Такая конструкция обеспечивает герметичность в течение всего срока службы крана, без необходимости протяжки соединения. Гайка штока залита пластиком, и несет на себе голограмму с логотипом Giacomini для защиты от контрафактного копирования. Большинство моделей кранов Giacomini имеют рабочее давление до 42 атм. для кранов размером до 1", и до 35 атм. – от 1" включительно и больше. Максимальная рабочая температура – 185°С. Краны Giacomini могут применяться для воды, газа, пара, антифризов и жидких углеводородов. Один из основных принципов компании Giacomini — все шаровые краны, как и остальная продукция компании, на 100% производятся в Италии на собственных заводах.

Преимущества шарового крана

Перед  аналогичными  устройствами иных конструкций кран шаровый имеет несколько неоспоримых преимуществ. Наиболее важным является:

• достигается полное соответствие внутреннего диаметра трубопровода с диаметром сквозного отверстия в запорном шаре крана.
• в полностью открытом состоянии шаровый кран работает как прямолинейный участок трубопровода и не создает дополнительных помех движению жидкости в трубах.
• проход рабочей среды, жидкой или газообразной, лишен турбулентных завихрений и мертвых зон, характерных для запорной арматуры более традиционного типа.

Герметичность устройства обеспечивает специальное седло в корпусе, набранное из фторопластовых или сделанных из иного синтетического материала колец, в которых шар свободно вращается. Запорный элемент может находиться в двух состояниях, зависимо от конструкции отдельной модели, — плавающем или фиксированном. В плавающем состоянии в закрытом виде шар прижимается напором жидкости к задней, по отношению направления потока стенке, и обеспечивает полную герметичность закрытия.

Но кран шаровый такого типа может работать полноценно  только при небольших диаметрах трубы — до ¾  дюйма. При больших размерах открыть кран довольно затруднительно. Поэтому используется кран с фиксированным положением  шаровой пробки, в которых шпиндель крана служит неподвижной вертикальной осью, нижняя часть шара закреплена в специальном углублении.

Монтаж  шаровых кранов

Для присоединения кранов к водопроводной или отопительной системам  применяются различные типы креплений. В трубопроводах небольшого диаметра используется кран шаровый муфтовый, или американка. В магистральных трубах устанавливается кран шаровый фланцевый, обеспечивающий жесткость и герметичность соединения,  технологичность монтажа.
